八重洲無線 FL-50B/FR-50Bのメンテナンス -その2- FR-50Bのメンテナンス ― 2022年04月16日 15:18
所有するFR-50Bは状態は良いものの、東光のメカフィルの中心周波数が2KHzほど高い方にズレています。 FR-50B単体で使用するには、問題が無いのですが、 FL-50Bと組み合わせて使うと送信周波数と受信周波数が2KHzズレてしまい、トランシーバーとして使うことが できません。F-50Bのキャリ周波数をずらせば良いのですが、SSBを作るためのクリスタルフィルターも 変更する必要が出てしまい実現不可能です。メカフィルを交換するしかありません。

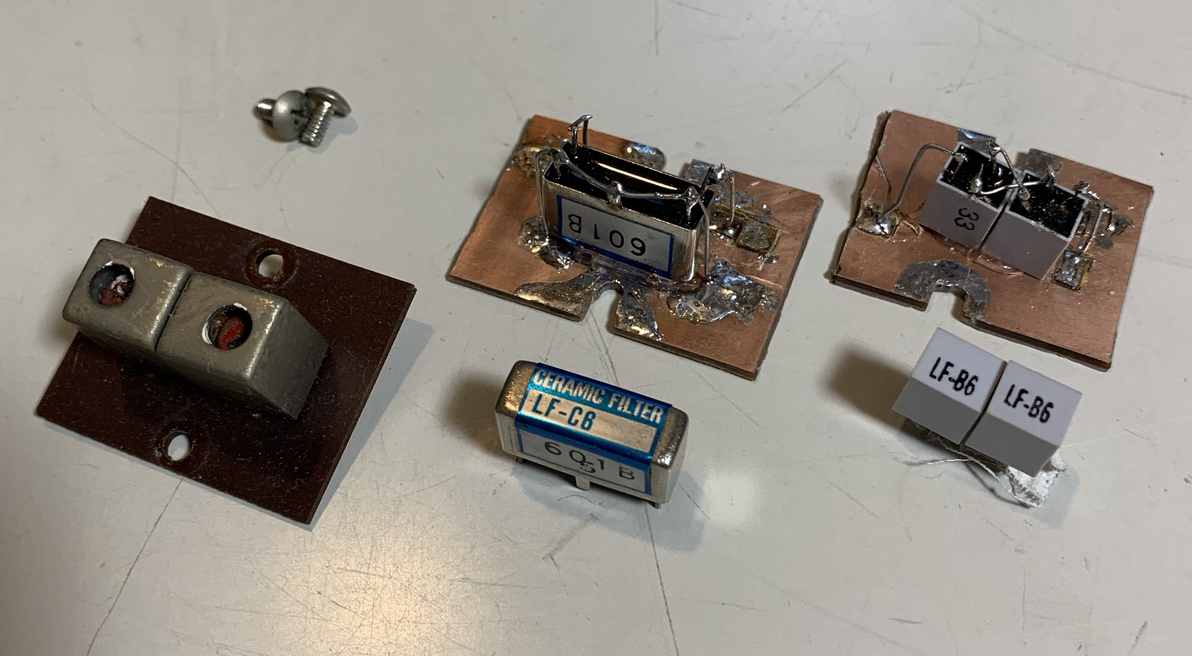

運良く2種類のフィルターを入手できました。LF-C6
とLF-B6の2種類です。データシートを探しましたが、どちらも見つかりませんでした。とにかく、装着して評価することに。
LF-C8は一つで、LF-B8は背中合わせに二つ使用することに。
生基板を小さく切り出して、フィルターを取り付けることにしました。
元々ついていたフィルターの基板と交換して、信号を入れSメーターの指示値を読み取り、実力値としました。

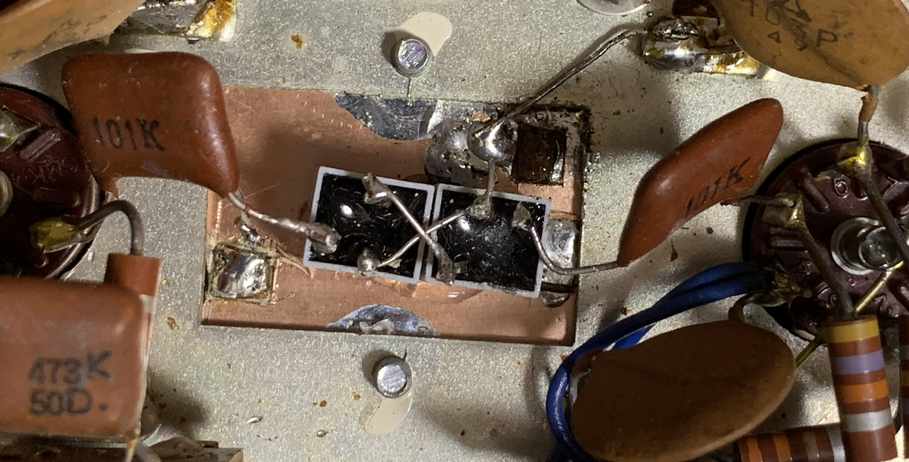

取り付けはこの様にしました。
周波数(KHz) | LF-C6 | LF-B6(背中合わせ) |
---|---|---|
450 | 2.1 | 1.2 |
451 | 3.6 | 1.5 |
452 | 7.6 | 7.6 |
453 | 9+1dB | 9+9dB |
454 | 9+10dB | 9+18dB |
455 | 9+22dB | 9+25dB |
456 | 9+20dB | 9+22dB |
457 | 9+18dB | 9+21dB |
458 | 9+21dB | 9+8dB |
459 | 9+12dB | 7.5 |
460 | 9 | 0.5 |
LF-B6のほうが挿入損失も少なく特性がよさそうですので、LB-B6を採用することにしました。
VFOの周波数を合わせ込み、アンテナコイルとRFコイルを調整し、整備を完了としました。
