TRN-8にEEPROMを搭載する ― 2023年08月11日 15:36
私のCP/M機 TRN-8のROM-BIOSは、UVEPROMの27C256互換品を使っています。実験などで ROM を 書き換えることもあります。コードを書いては、アセンブリし、UVEPROMに書き込んでテストするという、手順を 繰り返します。書き込む前に、紫外線でUVEPROMをイレーズする必要があります。これには、10分から15分かかります。 テストの繰り返しの中で、結構な待ち時間になります。というわけで、EEPROMを使用してみることを計画していました。
最近、27C256の互換品のEEPROM 28C256を入手できましたので、早速、27C256の内容をダンプして、28C256に
書き込み、置き換えてみました。結果、動きません。ROMライターを変えてもだめでした。当然、書き込みエラーは起きません。
こなったら、初心に戻り、データシートを比較してみました。アクセス速度は200nsecで問題なしです。ピン接続を確認すると、
おぉっと、1番ピンと27番ピンに違いがありました。違いは以下のごとくです。
| PIN# | 27C256 | 28C257 |
|---|---|---|
| 1 | Vpp | A14 |
| 27 | A14 | /WE |
このままでは、EEPROM 28C256を使ってテストをして、本番にはUV-EPROM 27C256を使ってという、

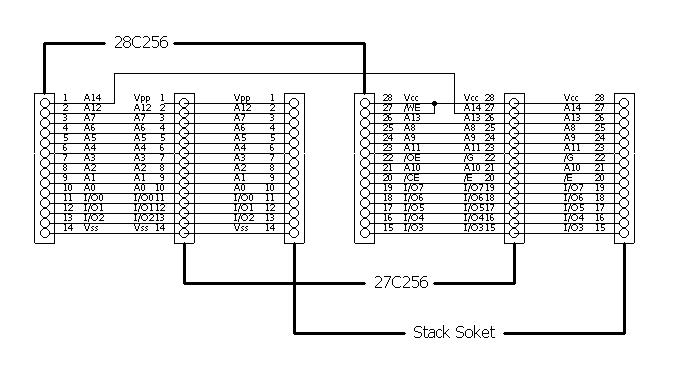

当初の目論見が実現できません。苦肉の策として、このような下駄を作りました。
本来のPROMソケットにこの下駄を差し、テスト中は下駄にEEPROMを刺します。テストが完了したら、下駄を取り外し

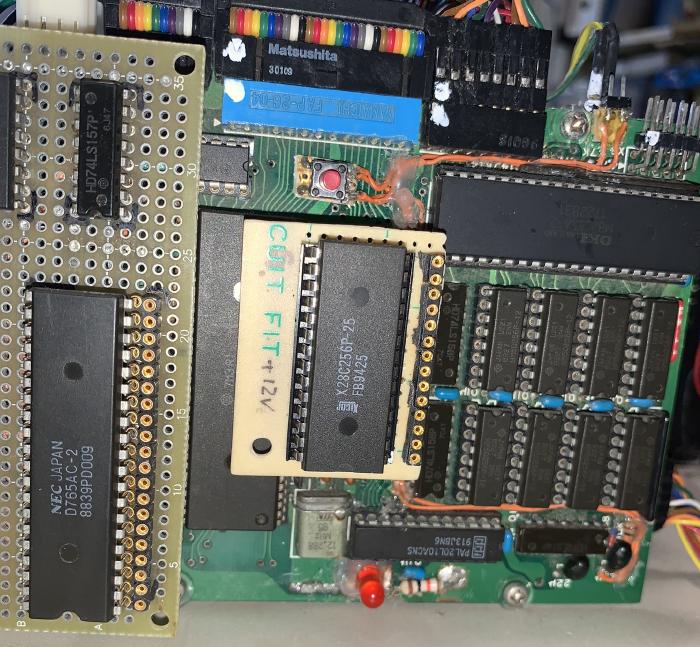

UVEPROMを直接、PROMソケットに刺すわけです。こんな感じです。
これで、効率よくテストする環境が揃いました。
6AV6-6AR5直結アンプ --構想編-- ― 2023年08月29日 21:36
手持ちの真空管 電圧増幅管 6AV6 と電力増幅管 6AR5 で、直結アンプを作ってみます。直結アンプの製作実験です。 6AV6と6AR5は、ともにラジオによく使われた真空管です。
真空管アンプの電圧増幅管のプレートと電力増幅管のグリッドは、コンデンサを介して接続するのが普通です。
これに対して、直結アンプは、電圧増幅管のプレートと電力増幅管のグリッドを直接接続します。
電力増幅管のグリッドは、カソードからみてマイナスの電位になっていなければなりません。電圧増幅管のプレートはプラスの電位です。
ちょっと矛盾するようですが、
電圧増幅管のプレート電圧＝電力増幅管のグリッド電圧＜電力増幅管のカソード電圧
と電圧を配分することで、実現できます。
6AR5の動作例を調べてみます。誠文堂新光社から出ている「実用真空管ハンドブック」に掲載されている動作例を見てみますと、
プレート電圧 250Vで、約3Wの出力が得られます。この場合のグリッド電圧は、-18Vです。
6AV6の動作例をについては、「実用真空管ハンドブック」の動作例を見てみますと、プレート供給電圧が 100Vのとき57倍の増幅率があります。
実験用の電源の出力は、240Vしかありません。これを考慮して電圧配分を図示すると、このようになります。
次回は、これをもとにして設計します。
