<p>Super AKI-80のプチ改造と動作確認: アナクロなコンピューターエンジニアのつぶやき

CP/Mマシンに仕立て上げるために入手しておいた秋月電子の"Super AKI-80"を放置したままになっていたので、 気分転換と、新調した半田ごての具合を見ようと、プチ改造を行い練習プログラムを 作成してみました。

"Super AKI-80"のプチ改造は、不要な3端子レギュレーターとRAMのバッテリー・バックアップ回路のダイオード 2個を 取り去り、レギュレーターの所には電源接続用のピンヘッダーを付け、ダイオードがあったところは、ジャンパー線で パッチを当てました。ついでに電源の確認用にLEDを取り付けました。それにしても、汚い半田付けだなぁ。寄る年波のせいか、 手元がよく見えなくて、作業用のルーペが欲しくなりました。

改造後の"Super AKI-80"は、この様になりました。

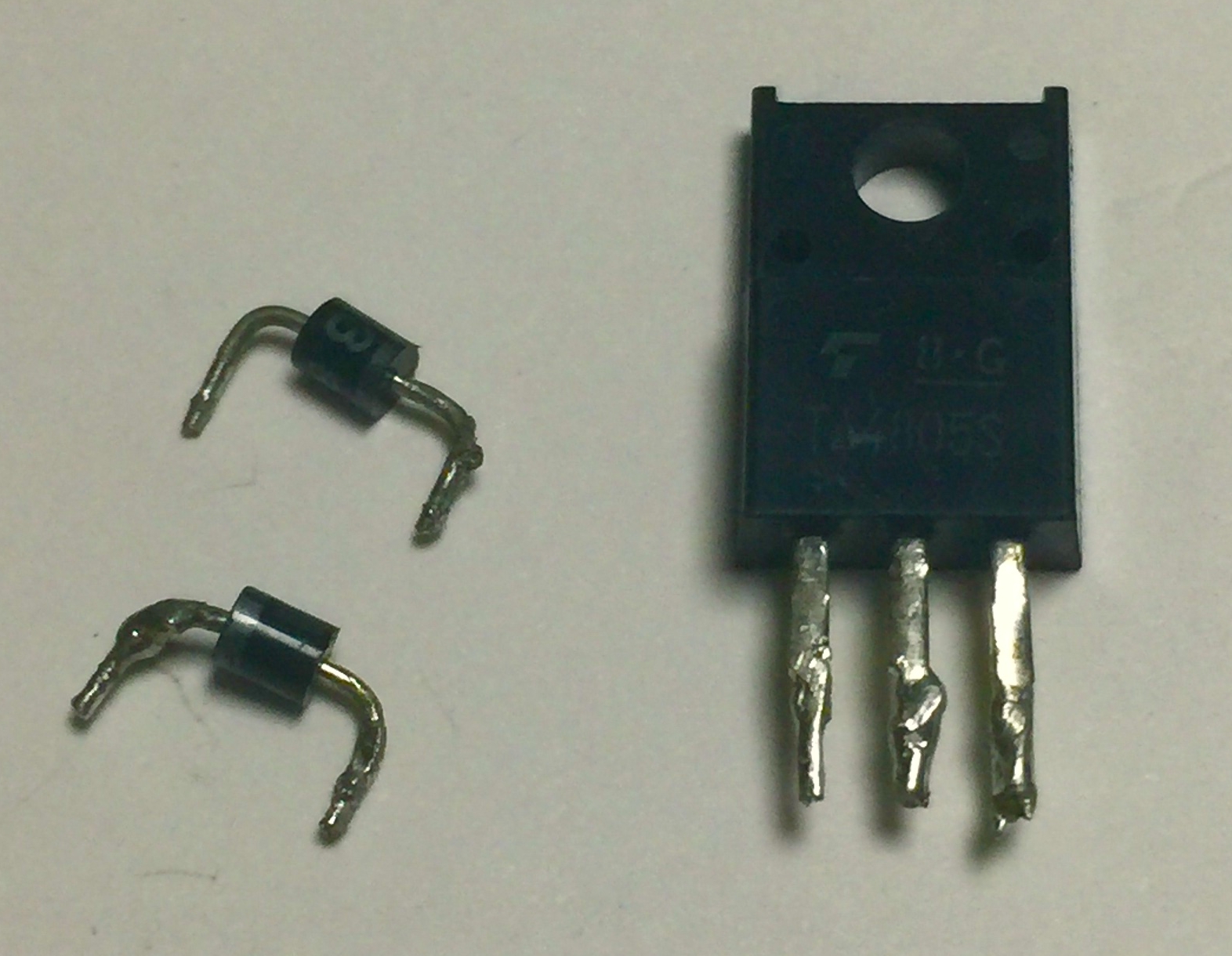

それと、取り外したパーツです。

練習プログラムは、おなじみ、"HELLO WORLD"です。ずいぶん長いことZ-80から離れていたので、 完全に初心者並みです。添付のサンプル・プログラムと格闘して、なんとか"Hello, World"を表示できました。 ちなみに、コンソールはOS/2付属の"Hyper ACCESS Lite"です。

お次は、キーインした文字をそのまま書く"ECHO"です。

"Hyper Access Lite"で、ローカル・エコーバックをオンにして見ると、きちんと入力文字がエコーバック されています。当然ですね。

以前、CP/Mエミュレータで作り込んどいたモニタープログラム(これは、Intelニーモニックで書かれている。)の コンソールI/OをSuper AKI-80用に書き換えて(Zilogニーモニックを Intelニーモニックに書き換えて)動かす 予定です。

それにしても、Z-80 SIO/0は高機能なんだけど、使い方を思い出すまで、大変でした。
